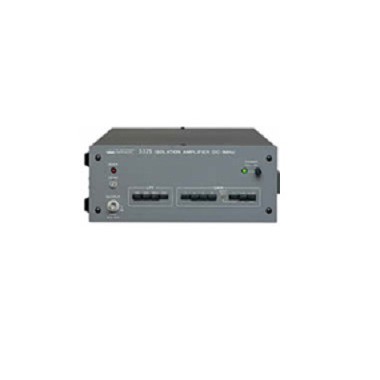

隔离放大器5325
适用于在高电压上检测信号,基准电位不同的装置之间的接口,在测量仪器的输入端防止来自计算机的噪声信号(接地分离)的措施等方面
| 5325是一种将输入与输出之间进行电气绝缘的耐高压,低噪声,宽频带的隔离放大器。适用于在高电压上检测信号,基准电位不同的装置之间的接口,在测量仪器的输入端防止来自计算机的噪声信号(接地分离)的措施等方面。 |
| 特点 |
 | 宽频带 DC∼1MHz |
| 高增益 0.1∼1000倍 |
| 低噪声 15nV/√Hz typ. |
| 高电压 7000Vpeak (1分钟)、2800Vpeak (连续) 信号消除比(IMRR)：180dB以上 漏电流：3µA以下 |
| 内置低通滤波器1kHz, 10kHz, 100kHz, THRU (相位直线) |
| 设计轻巧 |
| 应用 |
| 在信号源与测量仪器之间的接地电位不同时进行测量 |
| 测量对地浮动的两点之间的电位差 |
| 模拟电路与数字电路之间的接地绝缘 |
| 在有大的接地电流流过的设备附近测量微弱信号 |
| 测量重叠在高电压上的微弱信号 |
| Isolation voltage |
